平板顯示器用

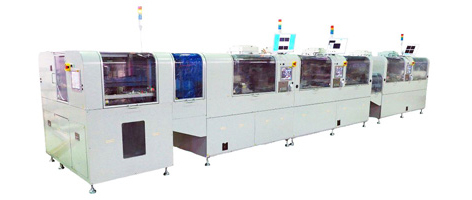

FOG焊接機
將液晶驅動用的FPC高精度地實裝到液晶面板上的設備。
FOG以外，也做與線體連接的COG、FOB設備。
特長
- 高精度實裝
?實現所有尺寸面板的高精度（XY：±10μm）
?FPC與LCD面板的mark在同一視野認識，來提高對位精度（本公司獨有技術）
?采用Stage一體型Backup構造，提高FPC搭載精度
?本壓部采用高剛性架臺、控制壓力?速度來提高精度穩定性 - 高生產率
?根據4枚同時搬送實現高產能（面板尺寸8吋以下時）
?品種切換時不需要更換部品，作業時間可大幅縮短（面板尺寸變更不要更換Stage，ACF寬度變更不要更換部品）
?實現不停機供給IC
?采用大型Cover，提高維修便利性 - 豐富的Lineup
?有著豐富的Lineup，可以提案整條線的設備
＜線體構成＞
Loader、Cleaner（端子清掃設備）、COG Bonder、FOG Bonder、Buffer、AOI、FOB Bonder（PWB壓接設備）、Unloader
| 設備名稱 | 小型FOG Bonder | 中型FOG Bonder |
|---|---|---|
| 型號 | TTF-3000S | TTF-3000M |
| Panel尺寸 | 36×60～130×250mm （3吋～8吋） |
36×60～290×390mm （3吋～17吋） |
| FPC尺寸 | 寬：10～80mm 長：8～150mm |
|
| 本壓后實裝精度 | X Y：±10μm（3σ） | |
| 節拍 （根據工藝條件） |
2.8s 1FPC | 5.5s 1FPC／2枚搬送 10.5s 1FPC／1枚搬送 |
| ACF貼附精度 | 寬方向 ：±0.10ｍｍ（3σ） 長方向：±0.20ｍｍ（3σ） |
|
| 搬送枚數 | 4枚搬送 | 2枚搬送：130×250～210×270mm 1枚搬送：:210×270～290×390mm |
| 設備尺寸（包含供給排出） | 3930（L）×1840（D）×1600（H）mm | |
