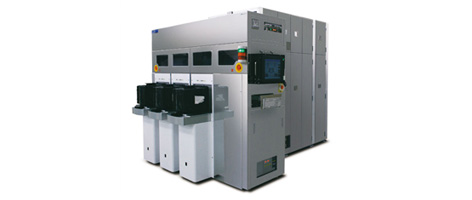

化學干式蝕刻設備
半導體wafer表面形成的各種Film的Etching均可以實現。Etching部和Plasma發生部完全分離的模式，有效的去除基礎加工后的damage層。
特長
- 利用微波的等向性Chemical Etching
- Plasma Damage Free Etching
- ESC Chuck系統，wafer 溫度可控
- 3~8Inch wafer都可對應
- 采用double finger的Robot搬送
設備式樣
| ETCing 方式 | 利用微波的等向性Chemical Etching |
|---|---|
| 可Etching的Film | Poly-Si, Si3N4BPSG, W, Mo, Ta etc |
| Wafer Size | φ8"(可選擇φ6", φ5", φ3") |
| Etching Chamber | 單片式 |
| 排氣PUMP | Dry PUMP |
| 壓力控制 | APC控制 |
| EtchingGAS | CF4 ,O2 ,N2 etc |
| Plasma電源 | 微波 2. 45GHz 1. 0kw |
