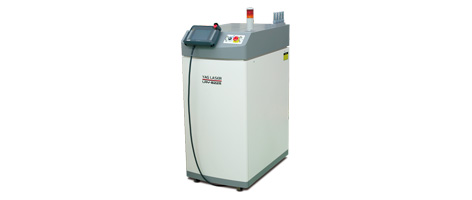

小型YAGレーザ裝置　LAY-822

スポット溶接の加工を行うためのパルスYAGレーザ裝置です。
光ファイバ光學系を裝備しており、同時分岐や時間分岐などの多様な分岐構成が可能です。

仕様

型式 LAY-822T LAY-822R LAY-822RX
発振波長 1.06 µm
最大定格出力 50 W 70 W 100 W
最大定格パルスエネルギー 50 J/P 70 J/P 50 J/P
最大パルスピークパワー 5 kW 7 kW 5 kW
パルス幅 0.2 ～ 20 ms
パルス繰返し數 ～20 PPS ～ 50 PPS
勵起ランプ < ± 5 %
発振橫モード マルチモード
勵起ランプ フラッシュランプ
冷卻方式 純水による強制水冷
レーザ條件設定數 最大 16
パワーモニタ W / J 表示、上?下限設定可能
リアルタイム光FB（オプション） ランプ劣化自動補償機能およびランプ壽命予告機能
外部制御 デジタル I / O
光ファイバ 標準構成：同時 2 分岐
（最大 4 分岐）		 単一 / 同時 2 分岐
外形寸法 W × D × H（mm） 550 × 850 × 1,200 550 × 850 × 1,200
ユーティリティ 電源 AC 200 V, 3 相, 30 A
冷卻水 水溫　15 ～ 25 ℃
流量　15 L/min

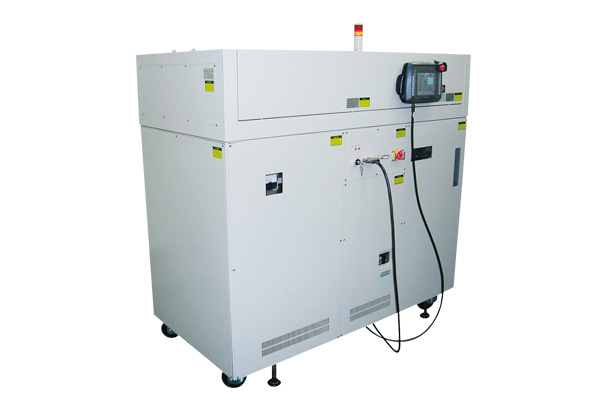

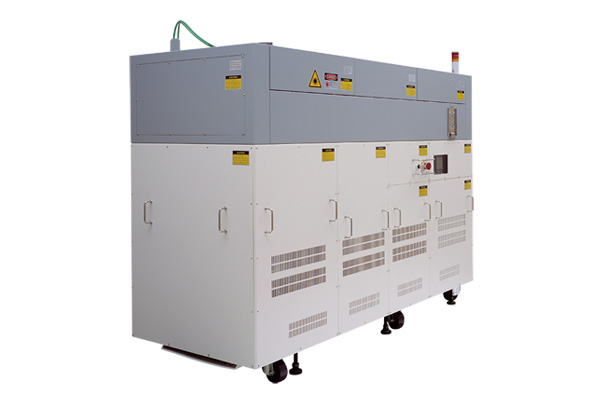

中型?大型YAGレーザ裝置　LAY-826 / 827 / 839

電池ケースの封止溶接や金屬?セラミックスなどの溶接?切斷?穴あけなどの加工ができる裝置です。

仕様

項目 LAY-826T LAY-827T（A/B） LAY-838B LAY-839B
レーザ出力 最大平均出力 350 W 350 W × 2系統 600 W 1,200 W
最大出力エネルギー 70 J/P 70 J/P × 2系統 50 J/P
最大ピークパワー 9 kW 9 kW × 2系統 7 kW 10 kW
ビーム品質（半角） 50 mm ? mrad 以下 25 mm ? mrad 以下
條件設定 パルス幅 0.2 ～ 20.0 ms
パルス繰返し數 1 ～ 500 pps
パルスピーク出力 0 ～ 10 kW
條件テーブル 16 種類 32 種類
テーブル切換時間 < 4 ms < 1 ms
波形制御機能 波形メモリ數 4
波形制御分解能 0.1 ms
波形設定方法 グラフィックタッチパネル上で設定
その他 パワーモニタ W / J 表示、上限?下限設定可能
リアルタイム光FB
（オプション）		 ランプ劣化自動補償機能およびランプ壽命予告機能
外形寸法
W × D × H（mm）		 1,460 × 750 × 1,380 2,100 × 850 × 1,390 2,100 × 850 × 1,390 2,100 × 850 × 1,500
內蔵型クーラ ※內蔵型クーラ 內蔵型クーラ?トランス クーラ?トランス別置き
ユーティリティ 電源 三相 200 / 220 V
75 A		 三相 200 / 220 V
125 A		 三相 200 / 220 V
125 A		 三相 200 / 220 V
250 A
15 kVA 30 kVA 30 kVA 60 kVA
冷卻水 水溫 15 ～ 25 ℃ 水溫 10 ～ 25 ℃
流量 50 L/min
@ 25 ℃		 流量 70 L/min
@ 25 ℃		 流量 140 L/min
@ 25 ℃

※ LAY-827Tはツイン発振器（光ファイバ光學系2系統）モデルです。
LAY-827Tは２系統非同期発振可能な "Aタイプ" と完全同期発振の "Bタイプ"の２種類があります。

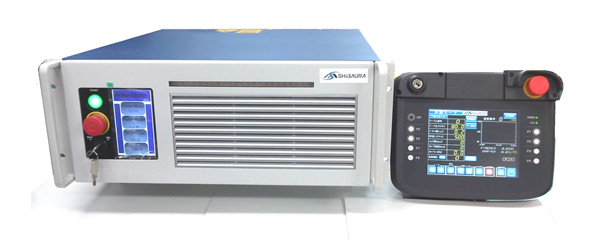

ファイバレーザ裝置　LAF-750

  • 小型、省エネルギー
    高効率、空冷 Ybファイバレーザの採用により、設置スペースとランニングコストを低減します
  • パルス?CW（連続）両モードの出力
    パルス発振時は加工に最適なパルス波形が設定できます

仕様

項目 LAF-750A LAF-750B LAF-750C
レーザ発振器 発振波長 1,070 nm
偏光特性 ランダム
レーザ動作モード パルス / CW
パルスモード 平均出力 150 W 300 W 600 W
最大ピーク出力 1.5 kW 3.0 kW 6.0 kW
最大出力エネルギー 15 J/P 30 J/P 60 J/P
パルス幅 0.2 ～ 50 ms 0.2 ～ 10 ms
DUTY ～ 50 % ～ 10 %
周波數 ～ 500 PPS
CWモード 最大平均出力 250 W 300 W 600 W
デリバリーファイバ コア徑 Φ 50, 100, 200 µm
長さ 5 m
レーザ本體 冷卻 空冷
外形寸法 W × D × H（mm） 449 × 503 × 177 448 × 502 × 266 604 × 605 × 804
重量 30 kg 50 kg 175 kg

※ 予告なく仕様または希望小売価格が変更されることがあります。
