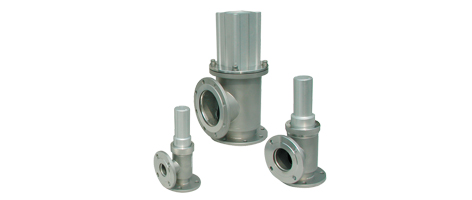

VAD Series
（空?qǐng)R型）
特長
- VADシリーズは圧縮空気（0.3～0.5MPa）を動作源としてバルブの開閉を行います
- フランジは全てJIS B2290規格（VFタイプ）を採用しています
- シリーズ全てSUS製ボディを採用し低価格を?qū)g現します
- Oリング材質はFPM（フッ素ゴム）を使用しています
- オプションのリードスイッチを取付けることにより弁開閉の検出が可能です
外形図?外形寸法
| 型式 | Type | VAD-1L | VAD-2L | VAD-3L | VAD-4L |
|---|---|---|---|---|---|
| 口徑 | Caliber | 1B | 2B | 3B | 4B |
| A | mm | 195 | 258 | 321 | 382 |
| B | mm | 55 | 75 | 95 | 110 |
| D | mm | 90 | 120 | 160 | 185 |
| E | mm | PT 1/8 | PT 1/4 | PT 1/4 | PT 3/8 |
| F | mm | Φ36 | Φ45 | □77 | □98 |
| G | mm | 70 | 100 | 135 | 160 |
| N - H | 個 - mm | 4 - 10 | 4 - 10 | 4 - 12 | 8 - 12 |
| 質量 | Kg | 1.6 | 3.6 | 9.3 | 14.5 |
| コンダクタンス | L/s | 15 | 70 | 180 | 350 |
| 所用エア圧力 | MPa | 0.3 ～ 0.5 | |||
| エアシリンダ容量 | L | 0.03 | 0.06 | 0.2 | 0.4 |
VADシリーズは、?カップリングタイプ型? ?三方弁タイプ型? も取り揃えています。
三方弁タイプ型は、別途お問合わせください。
口徑は１インチから36インチまで取り揃えております。
（６インチ以上は受注生産です）
※ 予告なく仕様または希望小売価格が変更されることがあります。
注意事項
- バルブ開閉時は、バルブ開閉部（本體內部）および、接続口に體および手を入れないでください。
- ベーキング溫度以上に加熱しないでください。
ベーキング溫度以上に加熱すると、Oリングが破損しやすくグリスの消耗が多くなり、ライフサイクルの低下を招く原因になります。
シール面にはゴミ等の異物が付著しないように注意してください。 - 特に弁座側のシール面には、ゴミ、異物等付著した狀態でバルブを閉めないでください。
