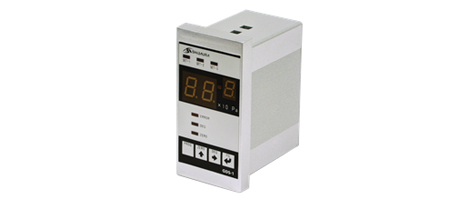

ディスプレイユニット
GDS-1
本ディスプレイは、ピラニー真空計?GP-1??GPW-1??GPW-2?、イオンゲージ?GMi-1??GMi-2?対応の１チャンネルディスプレイです。
測定ユニットと接続することにより、圧力表示や圧力接點の設定、各種操作が手軽に行え、動作狀況も一目でわかります。
ディスプレイユニットを介して、リモート操作による制御、測定が可能です。
GDS-1の特長
- GP-1,GPW-1,GPW-2,GMi-1,GMi-2に対応可能
- 制御出力信號
セットポイント３點の出力可能 - 電源電圧
DC24Vで作動可能（オプションのACアダプタを使用することで、AC100～240Vでの対応が可能） - 測定値出力信號
圧力は 0～10Vのリニア出力の標準裝備 - シリアル通信仕様
RS-485通信が標準裝備 - 長さが豊富なケーブル
GDS-1からGP,GMi,GPWへの接続ケーブルは、2mから100mまで16種類と豊富 - ディスプレイユニット
表示部は見やすいLED - DIN規格
48×96mmのコンパクトなDIN規格の対応 - 適合規格
CE標準対応
仕様
| 型式 | GDS-1 | ||
|---|---|---|---|
| 接続測定ユニット | 1臺 | ||
| 測定ユニット | 大気圧ピラニ真空計 GPW-1 大気圧ピラニ真空計 GPW-2 マルチイオンゲージ GMi-1 マルチイオンゲージ GMi-2 ピラニセンサユニット GP-1 |
||
| 表示 | 仮數部 2 桁?指數部 1 桁のデジタル表示□.□ × 10□ | ||
| 圧力単位 | Pa | ||
| 圧力範囲 | 各測定ユニットの圧力範囲 | ||
| 更新時間 | 200 ms | ||
| 精度 | 測定ユニットからの圧力値に対して、± 2 % ± 1 digit（CCMシリーズ：フルスケールの 1/10 以下 ± 4 digit） | ||
| 測定値出力 | DC 0 V ～ 10 V 擬似 LOG 出力、LOG、リニア出力 注：各ユニット毎に出力が異なります | ||
| 更新時間 | 70 ms | ||
| 分解能 | 1 mV | ||
| 精度 | 圧力表示の電圧換算値に対して、± 10 mV | ||
| サンプリング時間 | 70 ms 5回の移動平均処理 | ||
| 制御入力信號 | オープンコレクタ入力で動作、負論理 フィラメントなどの點燈信號、大気圧など調整信號など セットポイント 1, 2, 3 |
||
| 制御出力信號 | オープンコレクタ出力、負論理 [定格：30 VMAX, 50 mAMAX, 70 mW］ エラーなどの信號、フィラメントなどの點燈信號など セットポイント 1, 2, 3 |
||
| シリアル通信 | RS-485 | ||
| LED表示 | ERROR SET-1 DEG SET-2 ZERO SET-3 |
||
| 電源電圧 | DC 24 V ± 1 V リップル、ノイズ 1 % 以下 | ||
| 消費電流 | 2 W（ディスプレイユニット単體） 注：その他接続ユニットの消費電力が加算されます | ||
| 入出力コネクタ | センサコネクタ：D-sub15 ソケット（M2.6ネジ） I / O コネクタ：D-sub15 ピン（M2.6ネジ） 電源コネクタ：PHOENIX社製 MSTB2,5/3-STF,08 |
||
| 使用溫度範囲 | 10 ～ 40 ℃ | ||
| 使用濕度範囲 | 15 ～ 80 %（ただし結露無きこと） | ||
| 質量 | 250 g | ||

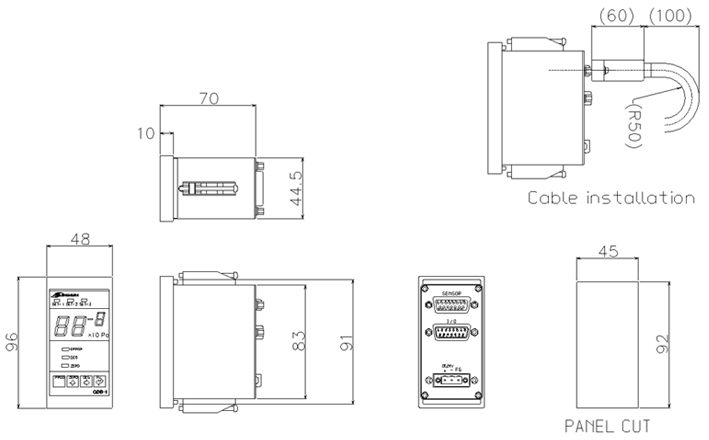

| 外形寸法 W × D × H（mm） |
DIN 48 × 70 × 96 オプションとして JIS ラックサイズ（50 × 70 × 100）も用意しております | ||
| 付屬品 | 電源コネクタ：PHOENIX社製 MSTB2,5/3-STF,08 1個 DINパネル止め具：固定金具 2本 取扱説明書：普通紙 1部 |
||
| オプション | センサコネクタ：D-sub15 ピン（M2.6ネジ） 1個 I / O コネクタ：D-sub15 ソケット（M2.6ネジ） 1個 |
||
| 適合規格 | CE | ||
