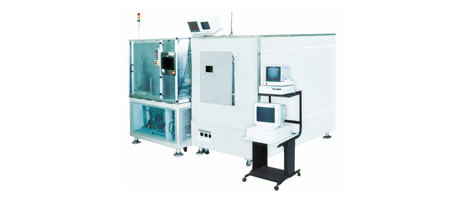

FPD用パターン
カット裝置
LCD基板の製造プロセスの中での靜電破壊を防止するためのショートパターンなどをレーザで除去する裝置です。ダイシングやテーピング方法と異なり、ドライでクリーンな除去が可能です。4カセットのローダ?アンローダと組合せたフルオートタイプとオペレータが基板を投入するセミオートタイプがあります。
特長
| 項目 | 備考 | |||
|---|---|---|---|---|
レーザ |
LD勵起YAGレーザ |
|||
光學系 |
f=100mm |
Z=20mm |
||
加工點モニタ |
||||
パワーモニタ |
発振器／加工點 |
|||
搬送部 |
ダブルアームロボット /4カセット |
手動 | ||
|
パネル | ～27inch |
～20inch |
|
|
ゲージング | オート |
セミオート |
|
|
XYステージ | 730 x 650mm |
550 x 640mm |
|
|
アライメント | 1カメラ → 2マーク読取 |
XYθ-アライメント |
|
|
イオナイザ | ACイオナイザ |
||
制御 |
PCL+タッチパネル |
|||
