FPD用

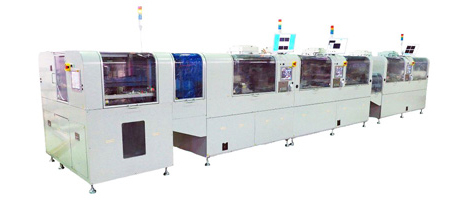

FOGボンダ
液晶駆動用のFPC を、液晶パネル上に高精度で実裝する裝置です。
FOGの他、ラインに連結するCOG 、FOB もラインアップしています。
特長
- 高精度実裝
?すべてのパネルサイズで高精度（XY：±10μm）を?qū)g現
?FPCとLCDパネルのマーク同一視野認識によるアライメント精度の向上（當社獨自技術）
?ステージ一體型バックアップ構造の採用によるFPC 搭載精度の向上
?本圧著部高剛性フレームの採用、荷重?速度制御による精度安定性の向上 - 高生産性
?4枚同時搬送による高スループットを?qū)g現（パネルサイズ8インチ以下の場合）
?品種替え時の部品交換が不要のため作業時間を大幅短縮（パネルサイズ変更によるステージ交換不要、ACF幅サイズ変更による段取替え不要）
?FPCの無停止供給を?qū)g現
?大型カバーの採用によるメンテナンス性の向上 - 豊富なラインナップ
?豊富なラインナップによる一貫ラインでの提案が可能
＜ライン構成＞
ローダ、クリーナ（端子クリーニング裝置）、バッファ、COGボンダ、FOGボンダ、AOI（光學検査裝置）、 FOBボンダ（PWB接合裝置）、アンローダ
| 裝置名 | 小型FOGボンダ | 中型FOGボンダ |
|---|---|---|
| モデル名 | TTF-3000S | TTF-3000M |
| パネルサイズ | 36×60～130×250mm （3インチ～8インチ） |
36×60～290×390mm （3インチ～17インチ） |
| FPCサイズ | 幅：10～80mm 長さ：8～150mm |
|
| 本圧著後実裝精度 | X Y：±10μm（3σ） | |
| タクトタイム （プロセス條件による） |
2.8s 1FPC | 5.5s 1FPC／2枚搬送 10.5s 1FPC／1枚搬送 |
| ＡＣＦ貼付精度 | 幅方向 ：±0.10ｍｍ（3σ） 長手方向：±0.20ｍｍ（3σ） |
|
| 搬送枚數 | 4枚搬送 | 2枚搬送：130×250～210×270mm 1枚搬送：:210×270～290×390mm |
| 裝置寸法 (供給排出含む) | 3930（L）×1840（D）×1600（H）mm | |
