AOQスイッチ用
RFドライバー

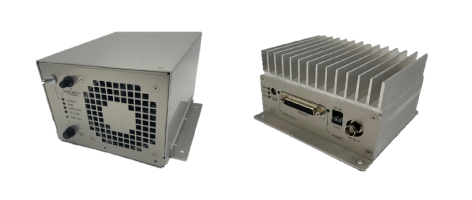

AOQスイッチ用RFドライバー モジュールタイプ
軽量?コンパクト?省スペース設計?DC 24V 駆動の24MHz対応RFドライバーです。
仕様
| 品名 | AOQスイッチ用RFドライバー |
|---|---|
| 型式 | モジュールタイプ |
| 出力電圧 | 15W/50W/60W |
| 公稱出力インピーダン | 50Ω |
| RF出力制御 | BNC[RF CONT]へ制御電圧を印可する事により、 BNC[RF OUT]のRF 出力(パルスON 時）を制御する。 (RF 出力:0[OFF]～最大[W]／[RFCONT]入力:0[OPEN]～5[V]) 応答速度：100μs 以下 |
| RF出力出力安定度 | ±0.3dB (予熱後30分～1時間) |
| キャリア波形 | 正弦波 |
| キャリア波形周波數 | 24±0.005MHz |
| キャリア周波數安定度 | ±5kHz 以下 |
| キャリアリーク | -40dBc 以下 |
| 高調波歪み | -40dBc 以下 |
| 繰り返し周波數 | 0～50kHz(外部トリガ信號による) |
| パルス立ち下がり時間 | 300ns 以下(90→10%) |
| パルス立ち上がり時間 | 600ns 以下(10→90%) |
| 定在波比(V.S.W.R) | 1.2 以下 |
| RF OFF パルス制御幅 | CONTROL(D-SUB 25S)へのデジタル入力信號 (O.C(オープン?コレクタ)4bit)により、パルス幅を可変とする。 |
| ソフトスタート | 0.5ms～10ms |
| 冷卻方式 | 強制空冷 |

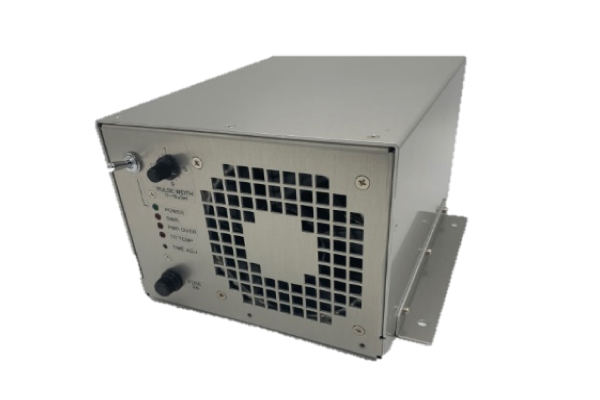

AOQスイッチ用RFドライバー ケースタイプ
冷卻ファン內蔵、AC200V駆動の高出力タイプ24MHz対応RFドライバーです。
仕様
| 品名 | AOQスイッチ用RFドライバー |
|---|---|
| 型式 | ケースタイプ |
| 出力電力 | 60W / 75W |
| 公稱出力インピーダンス | 50Ω |
| RF出力制御 | BNC[RF CONT]へ制御電圧を印可する事により、 BNC[RF OUT]のRF 出力（パルスON 時）を制御する。 (RF 出力:0[OFF]～最大[W]／[RF CONT]入力:0[OPEN]～5[V]) 応答速度：100μs 以下 |
| RF出力出力安定度 | ±0.3dB 以下 （予熱後30分～1時間） |
| キャリア波形 | 正弦波 |
| キャリア波形周波數 | 24±0.005MHz |
| キャリア周波數安定度 | ±5kHz 以下 |
| キャリアリーク | -40dBc 以下 |
| 高調波歪み | -40dBc 以下 |
| 繰り返し周波數 | 0～50kHz(外部トリガ信號による) |
| パルス立ち下がり時間 | 300ns 以下(90→10%) |
| パルス立ち上がり時間 | 600ns 以下(10→90%) |
| 定在波比(V.S.W.R) | 1.2 以下 |
| RF OFFパルス幅制御 | CN 6(D-SUB 9S)へのデジタル入力信號 (O.C(オープン?コレクタ)4bit)により、パルス幅を可変とする。 |
| ソフトスタート | 0.5ms～10ms |
| 冷卻方式 | 強制空冷 |
